Pasportizace mostů a propustků ŘSD

Zpracovali jsme pasportizaci mostů a propustků ve formě BIM modelů.
zz
pro více informací scrollujte

Detailní popis

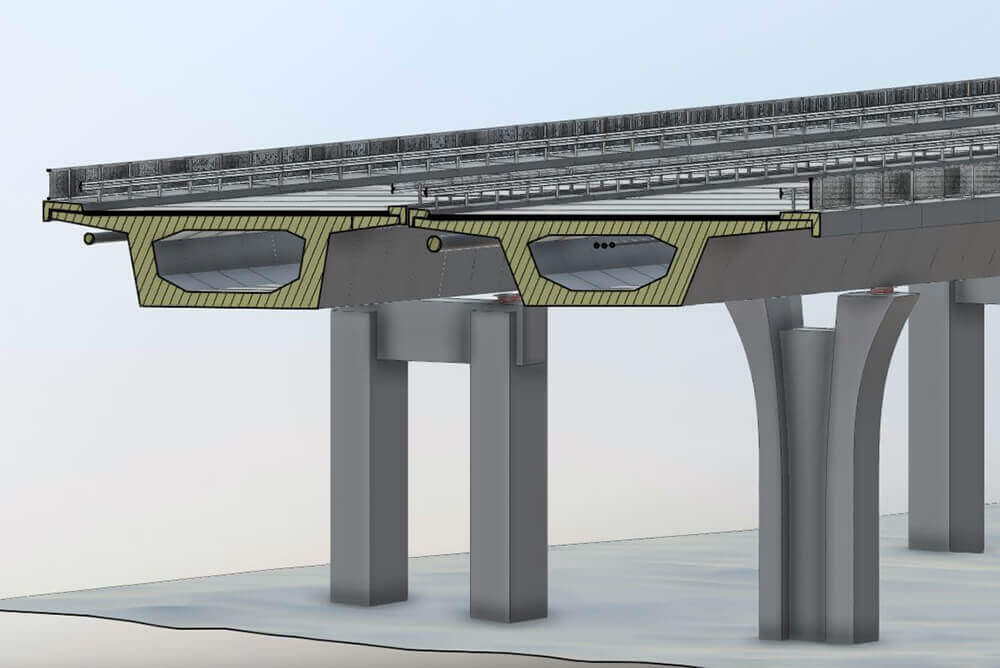

Pro Ředitelství silnic a dálnic ČR (ŘSD) jsme zpracovali zakázku pasportizace mostů a propustků ve formě BIM modelů. Pro účely pilotní dokumentace dopravních staveb byly vybrány čtyři objekty: jednoduchý dálniční trámový most v délce 37 m na dálnici D11, dvojitý dálniční most o 13 polích a délce 465 m na dálnici D3, propustek na dálnici D4 (stavebně tvořený přesypaným mostem) a trubkový propustek na silnici I/18.

Tvorba 3D modelu

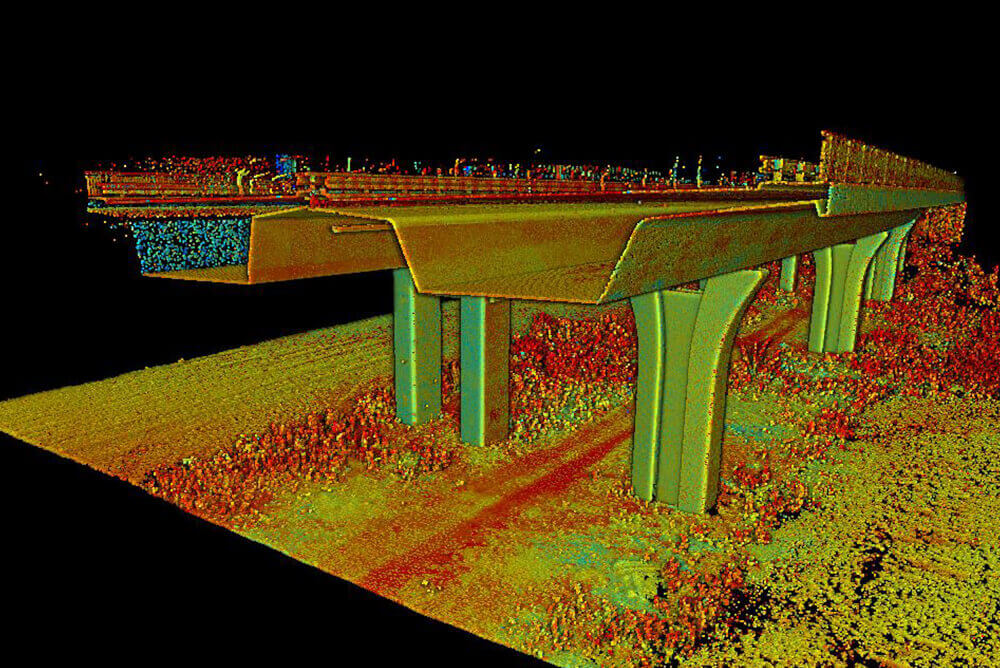

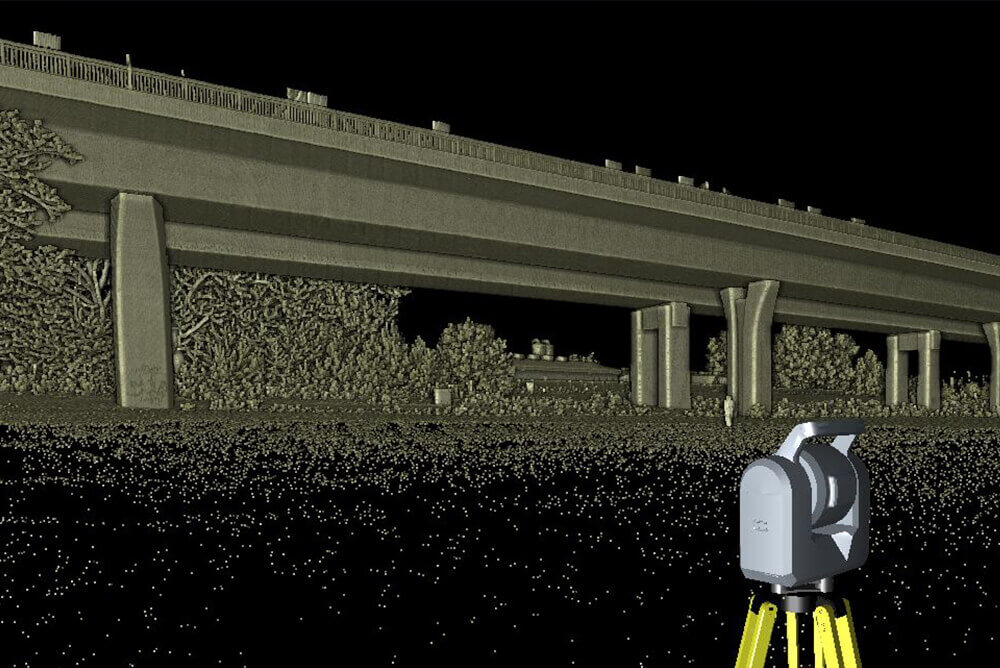

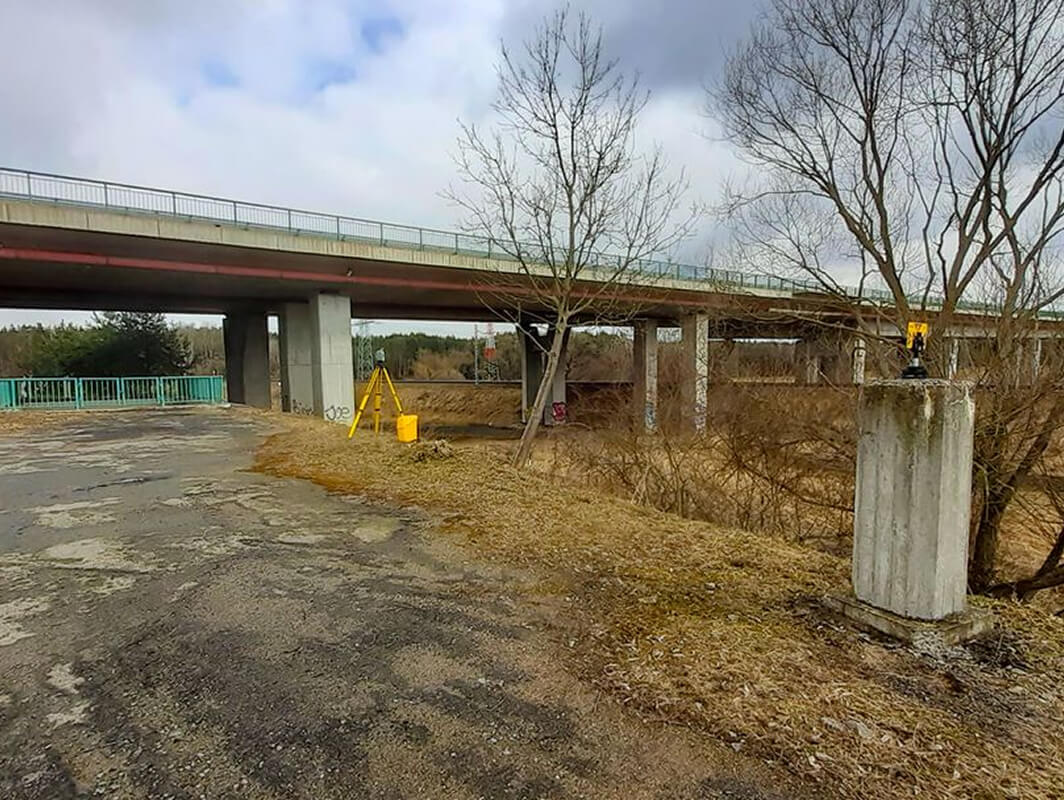

Objekty byly zaměřeny laserovými skenery Trimble X7 a Trimble SX10. Zároveň bylo provedeno georeferencování do S-JTSK pomocí bodů zaměřených metodou GNSS. Získaná bodová mračna byla programově zpracována a digitalizována v softwarech Autodesk ReCap, Autocad, Revit.

Cíle a přínosy

Cílem je posoudit možnosti, jak maximálně využít data získaná v rámci jejich hromadného sběru při mapování dopravní infrastruktury ŘSD, které proběhne z důvodu nutnosti naplnění prostorových dat do Digitální technické mapy ČR.

Grafické výhody

  • zaměření objektu s vysokou přesností
  • zjištění detailních vlastností a obecné geometrie objektu
  • možnost měření tloušťky jednotlivých prvků

Negrafické výhody

  • výkazy ploch prvků
  • výkazy délek prvků
  • výkazy počtů prvků

Použité technologie

Trimble SX10

Skenovací totální stanice je inovativní řešení v oblasti mapování, inženýrství a geodezie na celém světě, a nově tak stanovuje standardy pro geodetické přístroje.

Trimble X7

Vysokorychlostní skenovací stanice je nejnovější inovativní řešení v oblasti mapování, inženýrství a geodezie, jež poskytuje vizualizaci dat přímo v terénu. Základem jsou plně integrované funkce 3D skenování. Umožňuje exportovat data do standardních formátů bodového mračna.
