Skenováni stožárů VVN

Provedli jsme detailní laserového skenování stožárů VVN za účelem doplnění dokumentace.
pro více informací scrollujte

Detailní popis

Jedním z našich dlouholetých zákazníků jsme byli osloveni ve věci doplnění chybějící dokumentace příhradových stožárů VVN. S ohledem na tvarovou členitost stožárů a požadavek na vysokou přesnost zaměření jsme jako nejvhodnější metodu zvolili pozemní laserové skenování.

Skenování příhradových stožárů

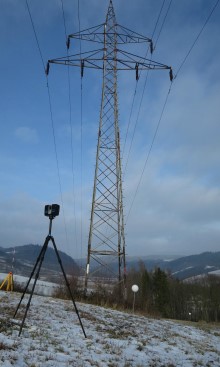

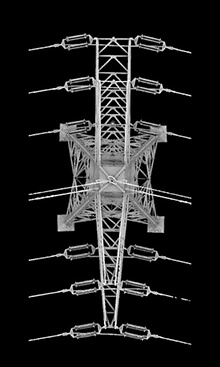

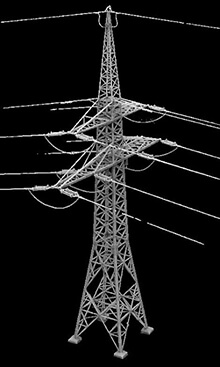

Terénní práce byly prováděny metodou statického pozemního laserového skenování. Stožár byl naskenován ze všech stran tak, aby výsledná hustota bodů byla průměrně 1 cm s přesností 3mm. Následně bylo vytvořeno bodové mračno jako podklad pro vytvoření dokumentace příhradových stožárů a dále zjištění deformací vybraných prvků stožárů.

Cíle a přínosy

Našim cílem je tvorba podkladu pro výkresovou dokumentaci a případný 3D model stávajících stožárů.

Výhody skenování objektů

  • zaměření stožárů s vysokou přesností
  • zjištění detailních vlastností a obecné geometrie stožáru
  • možnost měření tloušťky jednotlivých prvků a typu spojů
  • detailní dokumentace navazujících prvků jako jsou izolátory, jejich upevnění atd.

Použité technologie

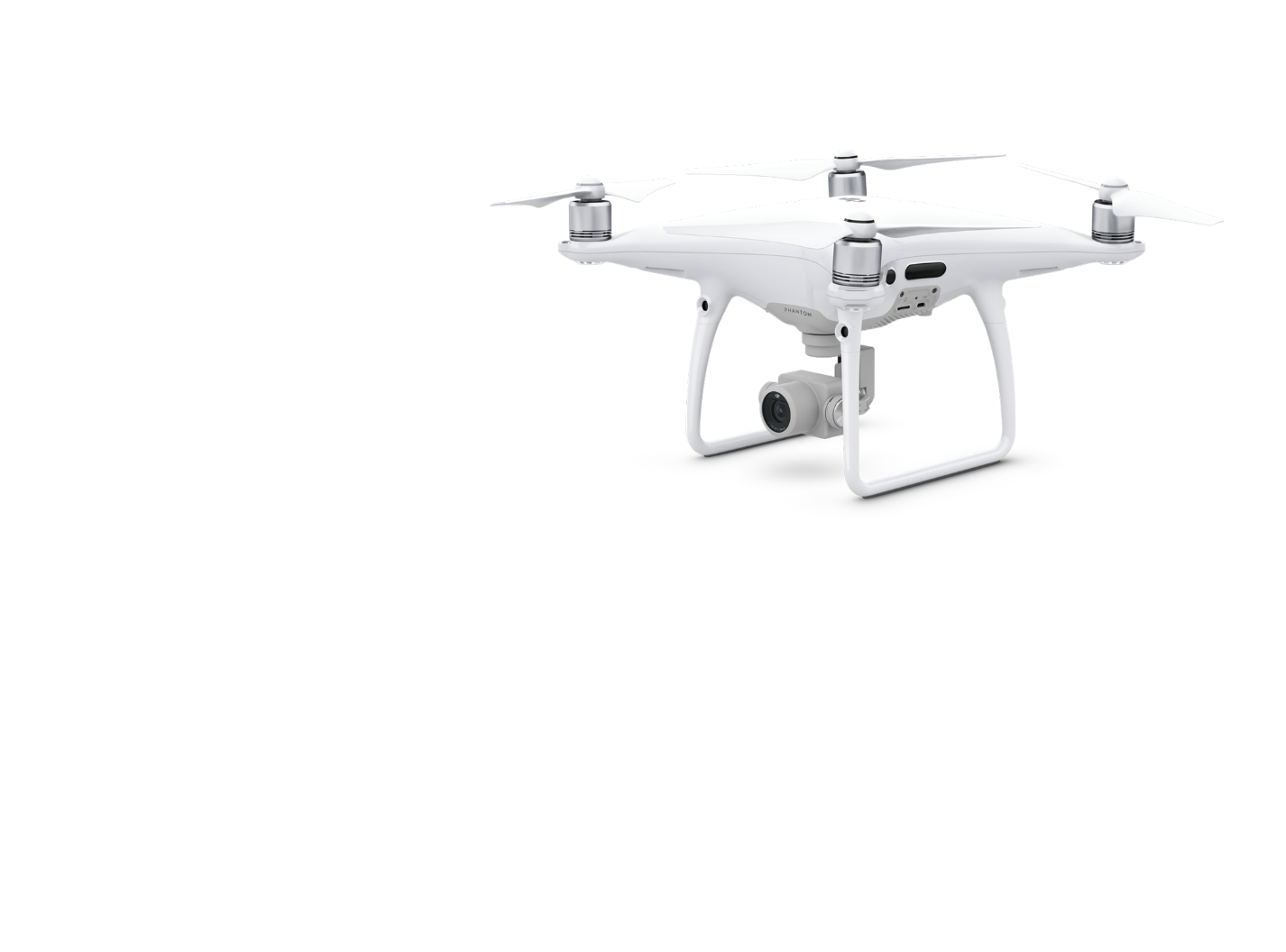

DJI Phantom 4 Pro

Dron využíváme převážně pro přesnější a méně rozsáhlé práce, případně pro vertikální mapování. Je osazen kvalitním fotoaparátem s rozlišením 20 megapixelů s možností nahrávat videa v rozlišení 4K.

Trimble SX10

Skenovací totální stanice je inovativní řešení v oblasti mapování, inženýrství a geodézii na celém světě a nově tak stanovuje standardy pro geodetické přístroje.
