Detailní popis

Železniční trať Přerov–Bohumín, označovaná dnes také jako trať 271, představovala důležitou dopravní stavbu již v 19. století. Tehdy na ní vznikaly krásné dobové viadukty (Hranické a Jezernický), které byly v roce 2007 prohlášeny za kulturní památku České republiky. Trasa mezi Lipníkem nad Bečvou a Přerovem byla původně jednokolejná. V pol. 20. století začala její úprava na dvojkolejnou a dnes je plně elektrizovaná. Patří do tzv. II. tranzitního železničního koridoru, což je hlavní dálkový železniční tah mezi Břeclaví a Petrovicemi u Karviné.

‍

Jezernický viadukt tvoří dva původně cihlové mosty, které byly postavené vedle sebe. Tyčí se nad údolím potoka Jezernice mezi zastávkami Lipník nad Bečvou a Drahotuše v délce necelých 427 m. Viadukt prošel celkovou rekonstrukcí.

‍

Hranické viadukty označují tři souběžné železniční mosty, které se klenou nad řekou Veličkou v blízkosti nádraží Hranice na Moravě. Viadukt má 32 cihlových oblouků a celkovou délku 448,5 m. První dvě cihlové stavby jsou vzájemně propojené betonovými deskami. Třetí stavbu, tedy betonový most, s nimi v místě mezer propojuje lávka.

‍

Tvorba 3D modelu

Oba viadukty byly nejprve zaměřeny z výšky. Jezernický viadukt byl zaměřen dronem DJI Matrice M300 osazeným kamerou DJI P1 35 mm. Hranický viadukt pak dronem DJI Phantom 4 PRO. Poté byly oba viadukty zaměřeny pozemně – laserovými skenery Trimble X7 a Trimble SX10 (v rámci projektu jsme testovali také Trimble X12). Díky využití kombinací těchto přístrojů bylo možné zaměřit viadukty s vysokou přesností a mírou detailu. Ze získaných dat byla vyhotovena mračna bodů a poté zvektorizována jako 3D model.

3D vizualizace viaduktu

Požádat o ukázku výstupních dat

a nebo nás rovnou kontaktujte.

Cíle a přínosy

Naším cílem byl sběr 3D dat a tvorba 3D vizualizace viaduktů pomocí dronů a mračna bodů v požadované přesnosti a hustotě. To bylo zajištěno použitím kombinovaného skeneru a totální stanice Trimble SX10. Během měření byl použit také skener Trimble X7, kterým bylo provedeno detailní doskenování. Tato metoda umožnuje vysokou přesnost dat a dostatečnou hustotu výsledného mračna pro zpracování 3D modelu.

‍

Grafické výhody

zaměření objektů s vysokou přesností
zjištění detailních vlastností a obecné geometrie objektů
vysoká rychlost a zjištění výsledků v případě potřeby
detailnost zaměření
kvalitní výstupy i za špatných světelných podmínek
možnost měření jednotlivých prvků

‍

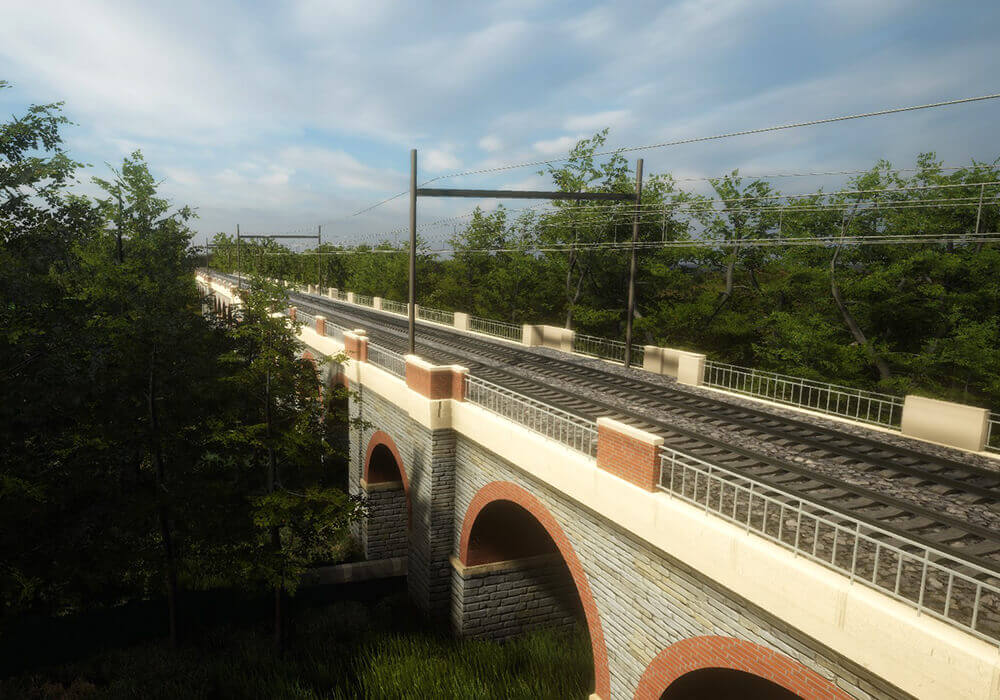

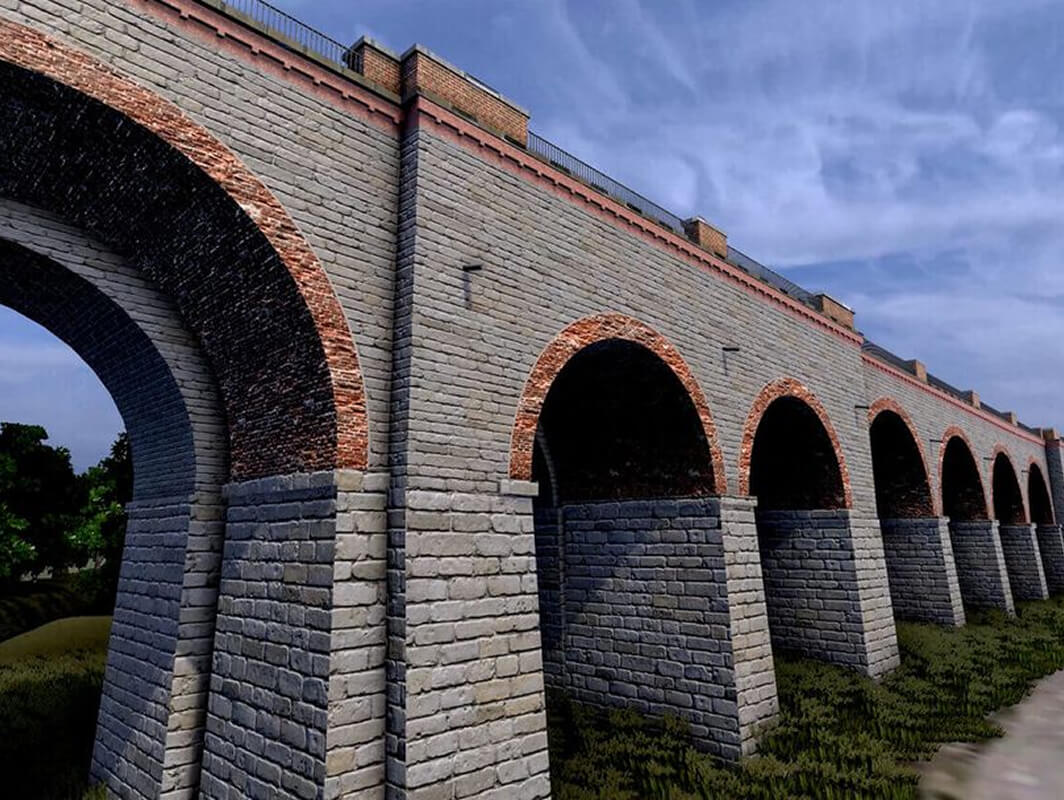

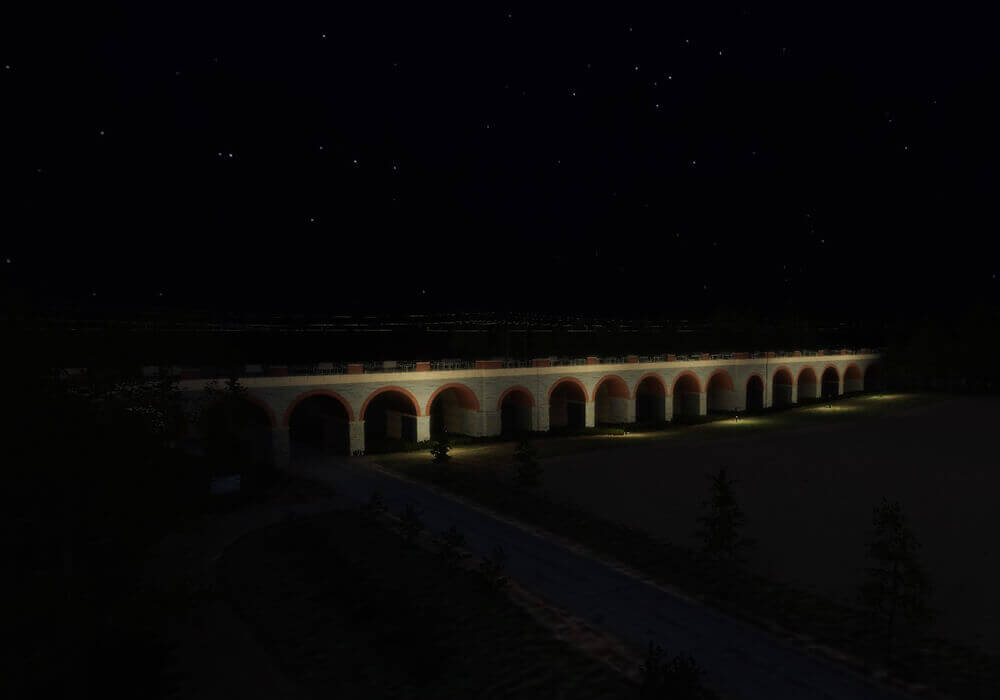

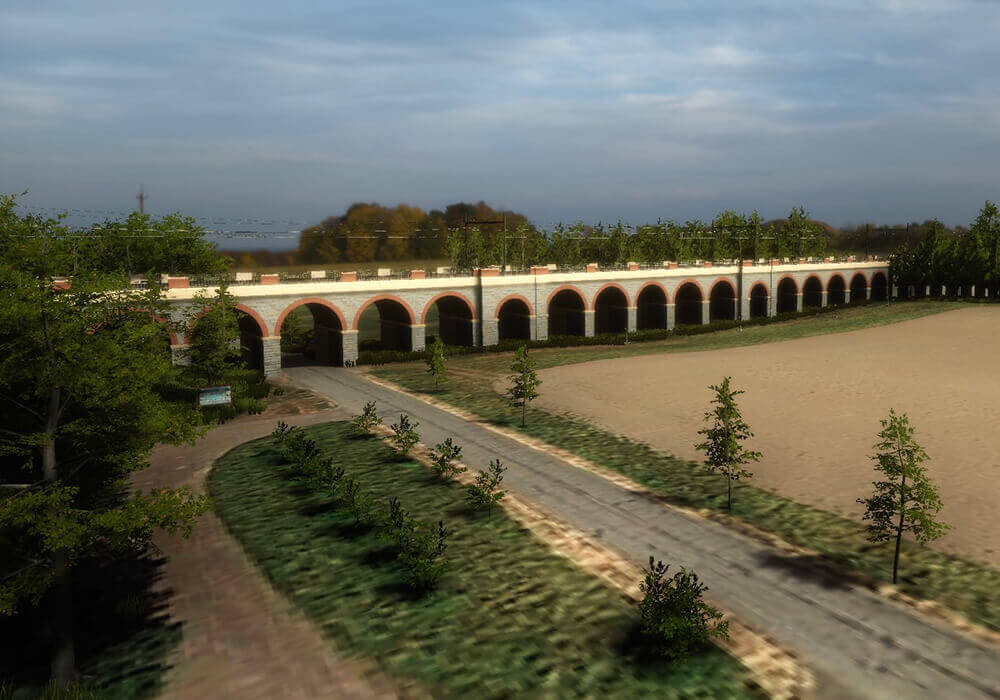

Vizualizace – detailní informace

Doplňkově jsme vytvořili ještě 3D vizualizaci za pomoci herního engine, tedy softwarového frameworku, který soustřeďuje obecné funkce používané v počítačových hrách. Funkcionalita aplikace byla naprogramována pomocí jazyka C# a pro chod ve webovém rozhraní byla převedena dle standardu WebGL. Aplikace je multiplatformní a naprogramovaná tak, aby si každý uživatel podle svého výkonu počítače mohl nastavit grafickou náročnost a individuálně upravit uživatelské nastavení (sensitivita myši apod.). Zároveň byla aplikace vytvářena jak pro desktop, tak pro zmíněné webové prostředí. Při vývoji aplikace byly dodrženy standardy herního vývoje.

‍

Cíle a přínosy – vizualizace

Díky 3D vizualizaci získáte lepší představivost. Ta je důležitá při plánování nových staveb, případně jejich rozšíření či rekonstrukci a u podobných projektů. Díky trojrozměrnému zobrazení a detailnímu modelování je možné získat realističtější pohled na budoucí výsledek.

Další možností, jak 3D vizualizace uchopit, je tzv. digitální úschovna. Dané stavby mají jistou historickou hodnotu a 3D vizualizace a aplikace mohou zachytit jejich vzhled v určitém časovém okamžiku. Tento digitální záznam může být využit pro účely rekonstrukce, dokumentace nebo památkové péče.

Třetí způsob, jak s vizualizacemi pracovat, je jejich role průvodce. Díky fotorealistické podobě se stávají efektivním nástrojem pro poskytování průvodců a instruktážním podkladem v různých oblastech (mohou například podpořit turismus v daném místě apod.).

‍

Výhody vizualizace

lepší představivost a podklad pro efektivnější plánování
fotorealistický vjem umožňující animaci pohybu vegetace a dalších prvků
zachycení vzhledu v určitém časovém okamžiku jako digitální úschovna
podklad pro případný instruktážní nástroj

Použité technologie

DJI Phantom 4 Pro

Dron využíváme převážně pro přesnější a méně rozsáhlé práce, případně pro vertikální mapování. Je osazen kvalitním fotoaparátem s rozlišením 20 megapixelů s možností nahrávat videa v rozlišení 4K.

Dron DJI Matrice 300 RTK

Na tento profesionální těžkotonážní dron je možné pověsit až 3 zařízení a disponuje několika inteligentními režimy pro pátrací, monitorovací i zaměřovací mise. Doba letu je téměř 1 hodina.

Trimble X7

Vysokorychlostní skenovací stanice je nejnovější inovativní řešení v oblasti mapování, inženýrství a geodezie, jež poskytuje vizualizaci dat přímo v terénu. Základem jsou plně integrované funkce 3D skenování. Umožňuje exportovat data do standardních formátů bodového mračna.

Trimble SX10

Skenovací totální stanice je inovativní řešení v oblasti mapování, inženýrství a geodezie na celém světě, a nově tak stanovuje standardy pro geodetické přístroje.
