BIM model areálu ve Velkém Meziříčí

Vytvořili jsme BIM model komplexu budov stavební firmy ve Velkém Meziříčí.
pro více informací scrollujte

Detailní popis

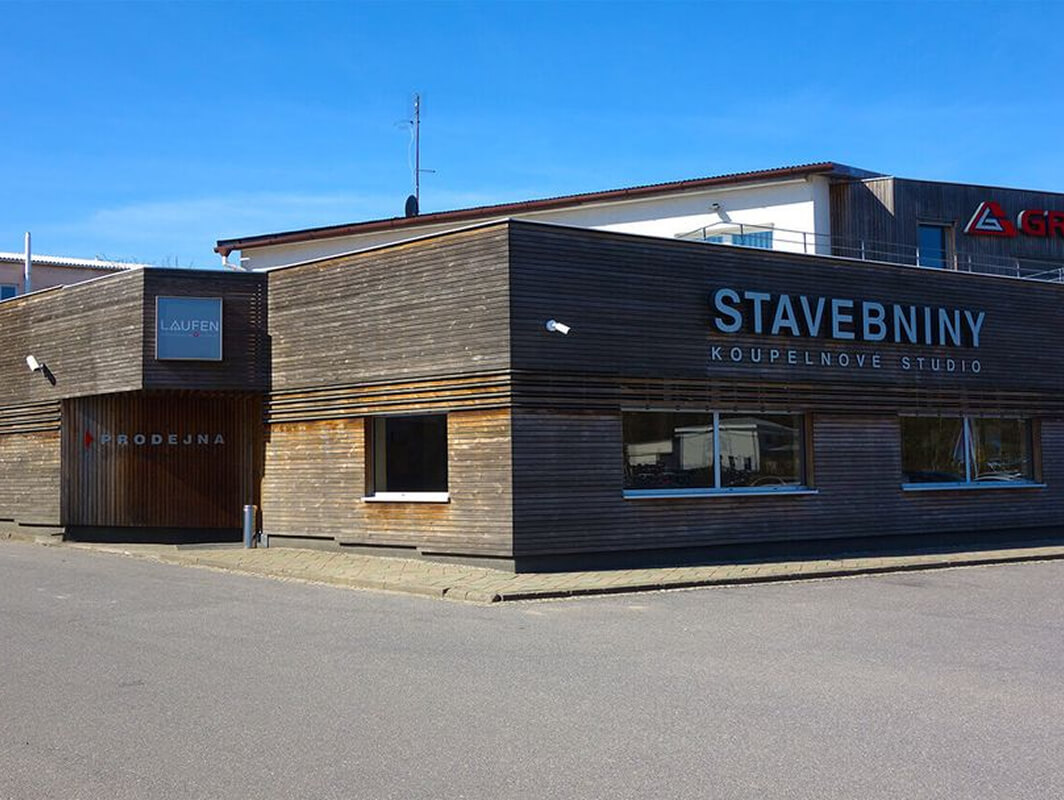

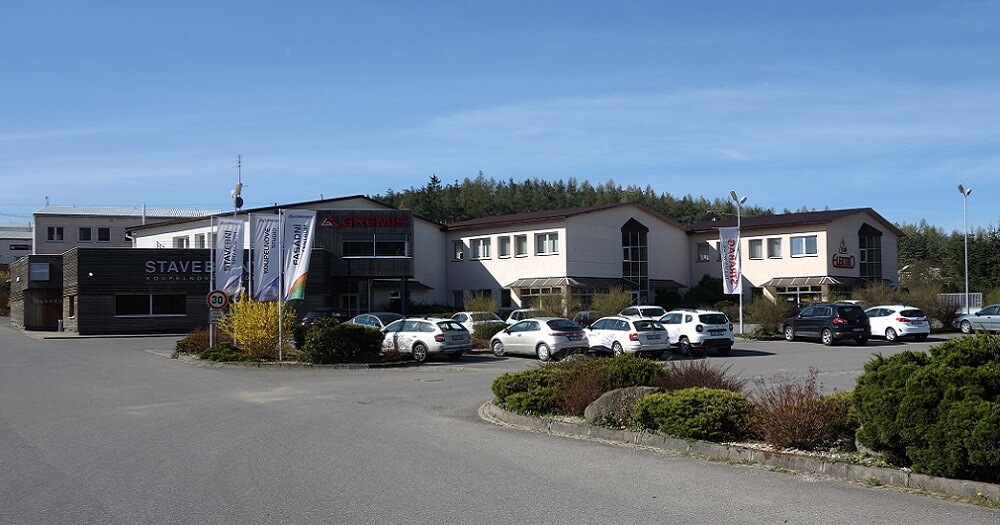

Sídlo stavební firmy se nachází ve Velkém Meziříčí a předmětem zakázky bylo zmapování stávajícího areálu . Součástí zadání byl požadavek na vypracování BIM modelu v úrovni LOD 200 externích konstrukcí. Sběr dat byl prováděn pomocí bezpilotních leteckých prostředků (tzv. dronů) a pozemního laserového skenování.

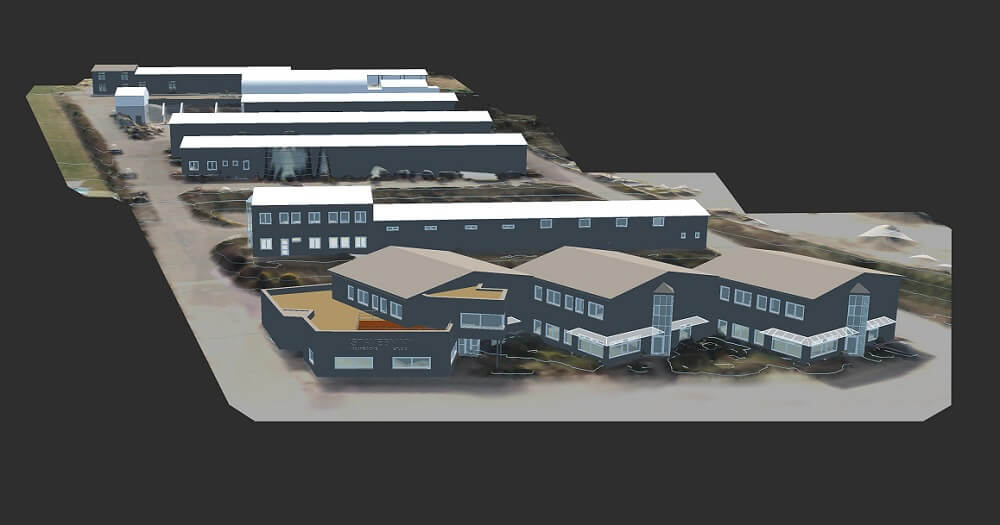

Tvorba 3D modelu a BIM

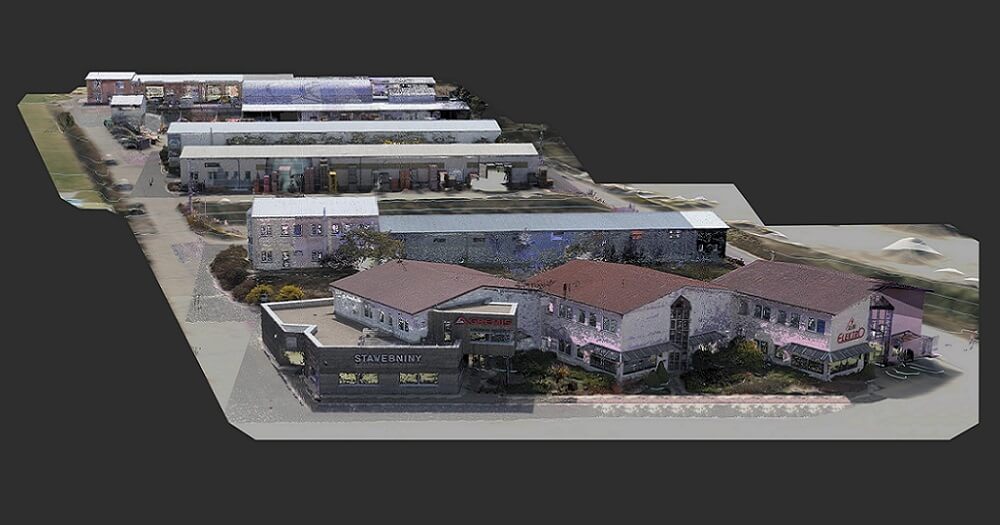

Areál byl nasnímán dronem DJI Phantom4 PRO v pozemním rozlišení 2cm / pixel. Z dat leteckého snímkování byl vytvořen digitální model povrchu v souřadnicovém systému JTSK a výškovém systému Bpv. Pořízená data byla doplněna o skeny fasád pomocí přístroje Trimble SX10. Získaná bodová mračna byla programově zpracována a digitalizována v softwarech Autodesk ReCap a REVIT.

Cíle a přínosy

Našim cílem je sběr 3D dat a tvorba 3D informačních modelů stávajících objektů dle standardů BIM v úrovni a detailu dle požadavku investora. Dodané výstupy slouží jako podklad pro projekční činnost - přímá návaznost na model je řešena nativními formáty, případně exportem do výměnného formátu IFC, který se využívá jako univerzální formát pro převod mezi softwary.

Grafické výhody

  • přehledná vizualizace konstrukcí a inženýrských sítí (grafické i popisné informace)
  • lepší orientace a představivost pro zákazníka (efektivní řešení změn v projektu)
  • možnost tvorby 2D výkresové dokumentace
  • dodatečné úpravy a aktualizace modelu se projeví automaticky ve všech výkresech
  • snadné porovnání skutečného stavu vůči projektu
  • možnost promítnutí modelu do VR brýlí pro komplexní představivost

Negrafické výhody

  • automatické výkazy prvků z BIM modelů (počet, rozměr)
  • jednoduché a rychlé tabulkové výkazy, statistiky
  • možnost připojení na facility management (používání investorem)




Použité technologie

Trimble SX10

Skenovací totální stanice je inovativní řešení v oblasti mapování, inženýrství a geodézii na celém světě a nově tak stanovuje standardy pro geodetické přístroje.

DJI Phantom 4 Pro

Dron využíváme převážně pro přesnější a méně rozsáhlé práce, případně pro vertikální mapování. Je osazen kvalitním fotoaparátem s rozlišením 20 megapixelů s možností nahrávat videa v rozlišení 4K.
