Detailní popis

Sídlo společnosti HRDLIČKA spol. s r.o. se nachází v pražských Stodůlkách a v příštím roce se zde ke stávajícím třem budovám chystá výstavba i čtvrté. Z důvodu implementace do systému REVIT a usnadnění spolupráce na vývoji facility managementu jsme vytvořili dva 3D modely s úrovní LOD 200 a LOD 300.

‍

Tvorba 3D modelu a BIM

Vnitřní prostory budov byly nasnímané laserovým skenováním přístrojem GeoSLAM ZEB-REVO Real Time. Pořízené bodové mračno bylo doplněno o skeny fasád pomocí přístroje Trimble SX10. Vnější prostory poté nasnímal fotogrammetricky dron DJI Phantom, který pořídil vedle ortofotomapy i digitální model v souřadnicovém systému JTSK.

Vytvořená data byla programově zpracována a digitalizována v softwarech Autodesk ReCap a REVIT.

‍

Výstupní formát dat: RVT

Bodové mračno budovy

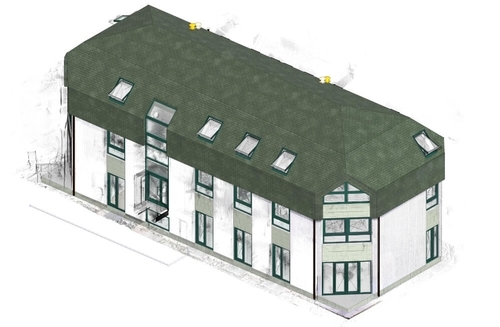

BIM budovy s mračnem bodů

BIM budovy

Požádat o ukázku výstupních dat

a nebo nás rovnou kontaktujte.

Cíle a přínosy

Našim cílem je tvorba 3D modelů stávajících objektů včetně BIM v úrovni a detailu dle požadavku investora. Příprava dat pro projekční kanceláře – přímá návaznost na model je řešena nativními formáty, případně exportem do formátu IFC, který se využívá jako univerzální formát pro převod mezi softwary.

‍

Grafické výhody

viditelnost konstrukcí a TZB instalací (grafické i popisné informace)
lepší orientace a představivost pro zákazníka (řešení změn v projektu)
možnost promítnutí modelu do VR brýlí pro komplexní představivost
úprava modelu se projeví automaticky ve všech výkresech
možnost vygenerovat 2D výkresovou dokumentaci
redukce chybovosti ve výkresové dokumentaci

‍

Negrafické výhody

možnost připojení na facility management (používání investorem)
vymodelované objekty vykazované automaticky (počet, rozměr, ...)
jednoduché a rychlé tabulkové výkazy, statistiky
redukce chybovosti ve výkazech a reportech

Použité technologie

DJI Phantom 4 Pro

Dron využíváme převážně pro přesnější a méně rozsáhlé práce, případně pro vertikální mapování. Je osazen kvalitním fotoaparátem s rozlišením 20 megapixelů s možností nahrávat videa v rozlišení 4K.

Geoslam ZEB REVO RT

Mobilní laserový skenovací systém pro použití zejména v interiérech objektů a budov. Využívá kombinace technologií laserového skenování a SLAM (lokalizace a mapování současně).

Trimble SX10

Skenovací totální stanice je inovativní řešení v oblasti mapování, inženýrství a geodezie na celém světě, a nově tak stanovuje standardy pro geodetické přístroje.
